Карусельно-токарные станки, назначение и принцип работы

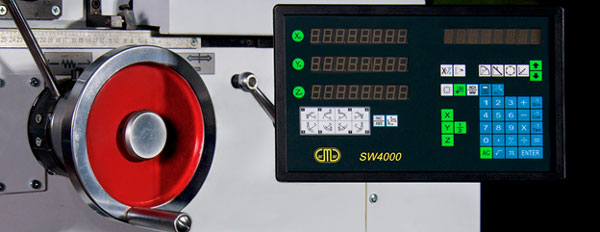

Карусельные станки предназначены для токарной обработки тяжёлых крупногабаритных болванок небольшой высоты. Такой станок имеет горизонтальный стол для удобного расположения и закрепления обрабатываемой заготовки в планшайбу. В таком положении при обработке детали будут отсутствовать изгибающие силы, характерные для вертикального её расположения, что повышает качество и точность среза. Высокую точность обработки детали обеспечивают системы программного управления и устройства цифровой индикации.

Конструкция карусельных станков даёт возможность обработки поверхности и с внутренней, и с внешней стороны. Различные виды отверстий в болванках обрабатываются с помощью большого количества рабочих инструментов, в комплекте которых можно встретить метизы для сверления, зенковки и нарезки резьбы. Револьверные головки позволяют закреплять в них дополнительное оборудование, с помощью которых можно выполнять самые различные операции, включая долбление, шлифовку, фрезерование и др.

Крупногабаритные детали могут обрабатываться не только на универсальных карусельных станках, но и на спецоборудовании, оснащённой кольцевой планшайбой, а также на специализированных башенных станках-каруселях. Основным движением токарного механизма является равномерное вращение обрабатываемой детали вокруг центральной вертикальной оси. Подающие движения заключаются в передвижениях суппортов по горизонтали и вертикали. Дополнительные движения включают в себя смещения поперечины и развороты револьверной головки.

Боковые горизонтальные суппорты при вертикальном движении могут обрабатывать деталь снаружи, при горизонтальной подаче ими можно резать фаски, а также канавки. Вертикально закреплённые суппорты во время вертикальной подачи могут обрабатывать деталь как внутри, так и снаружи, а при горизонтальной подаче обрабатывают деталь с торцевой части. В зависимости от веса и размеров детали для его обработки могут использоваться карусельные токарные станки с одной или двумя стойками. Первые обладают планшайбой диаметром до 160см, а у вторых размеры планшайбы ещё больше.

Одностоечные станки обладают ручным или программным управлением. На них можно работать с болванками диаметром до 125см. Они позволяют выполнять широкий набор операций, в состав которых входят:

• обработка отверстий – сверление, развёртка, зенковка;
• нарезка канавок;
• обрезка заготовок;
• нарезка резьбы;
• обточка плоских, конических, фасонных, цилиндрических поверхностей.

Сложные и точные конфигурации поверхностей детали вытачиваются на карусельных одностоечных станках с программным управлением. На них можно получать детали со сложными кривыми образующими поверхности, резать кольцевые канавки, формировать различную резьбу, вести обработку отверстий. Массивные заготовки, достигающие в диаметре 2,5м, обрабатываются на двухстоечных станках, которые имеют две стойки, соединённые поперечиной, для размещения большего количества исполнительных механизмов.
